Resumo:
Um fluxograma é uma representação visual de um processo, de uma sequência de ações ou de uma tomada de decisão. Ele ajuda a entender rapidamente o que deve ser feito, em que ordem, por quem e sob quais condições.
Você provavelmente já encontrou fluxogramas em um projeto, em um procedimento de qualidade, na organização de um evento ou em uma documentação profissional. Por exemplo, se precisar planejar um casamento, uma conferência ou um processo empresarial, um fluxograma permite coordenar etapas, prazos, recursos e decisões importantes.
Mas o que é exatamente um fluxograma? Como ele funciona? Como ler um exemplo de fluxograma? E, principalmente, como fazer um fluxograma claro sem perder tempo com a diagramação? Neste artigo, vamos explicar a definição, os usos, as etapas de criação e vários exemplos práticos para ajudar você a criar seus próprios fluxogramas com mais facilidade.
100% Seguros | Sem anúncios |
Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
O que é um fluxograma e para que ele serve?
Um fluxograma é uma ferramenta visual que representa uma atividade, um processo ou uma decisão em forma de etapas conectadas entre si. Ele permite visualizar, de maneira sequencial e lógica, as ações necessárias para alcançar um objetivo definido.
Em uma abordagem de qualidade, um fluxograma serve para descrever completamente uma atividade. Ele permite identificar etapas desnecessárias, duplicidades, pontos de bloqueio, desperdícios ou ações sem valor agregado. Por isso, é muito usado em melhoria contínua, gestão de projetos, análise de processos, treinamentos e documentação interna.
Um fluxograma também é útil na vida cotidiana. Ele pode representar um procedimento de aprovação, uma receita, um processo de recrutamento, uma solicitação de cliente, uma inscrição online, um circuito de decisão ou a organização de um evento. Sua força está em tornar visível aquilo que seria mais difícil de entender em um texto longo.
Baixe EdrawMax grátis para criar qualquer tipo de fluxograma com modelos variados e editáveis.
Por que usar um fluxograma em um projeto?
Um fluxograma ajuda a esclarecer as responsabilidades e as etapas de um projeto. Quando uma equipe trabalha em um processo complexo, cada pessoa pode ter uma visão diferente do que deve ser feito. O fluxograma permite colocar essa visão em uma mesma página.
Ele também ajuda a identificar decisões importantes. Por exemplo, uma etapa pode depender de uma resposta “sim” ou “não”. Ao representar essa bifurcação visualmente, o fluxograma torna o processo mais fácil de seguir, explicar e corrigir.
Qual é a diferença entre um fluxograma e um simples texto de procedimento?
Um texto de procedimento descreve as etapas com frases. Um fluxograma mostra essas etapas visualmente. Essa diferença é importante quando o processo inclui várias escolhas, retornos, aprovações ou participantes.
Um fluxograma permite ver imediatamente a estrutura do processo: início, ações, decisões, caminhos possíveis e fim. Portanto, ele é mais eficiente do que um texto longo para treinar uma equipe, explicar um método ou melhorar um procedimento.
Em quais áreas um fluxograma pode ser usado?
O fluxograma pode ser usado em muitos contextos: qualidade, produção, recursos humanos, informática, atendimento ao cliente, educação, eventos, administração, vendas ou gestão de projetos. Sempre que uma atividade segue uma sequência lógica de etapas, ela pode ser representada em forma de fluxograma.
- Na empresa: para documentar um procedimento, um fluxo de aprovação ou um processo de atendimento ao cliente.
- Na qualidade: para analisar as etapas de um processo e eliminar ações desnecessárias.
- Na informática: para representar um algoritmo, uma jornada do usuário ou uma lógica de decisão.
- Na formação: para explicar um método a iniciantes.
- Na vida cotidiana: para organizar uma tarefa complexa ou planejar um evento.
Quais elementos é preciso conhecer antes de fazer um fluxograma?
Antes de criar um fluxograma, é preciso entender seus elementos básicos: o ponto de partida, as ações, as decisões, as conexões e o ponto final. Esses elementos permitem transformar um procedimento em uma representação clara.
Quais símbolos são usados em um fluxograma?
Um fluxograma pode ser bem simples, mas alguns símbolos são usados com frequência para facilitar a leitura. O retângulo geralmente representa uma ação ou tarefa. O losango representa uma decisão. O oval indica o início ou o fim do processo. As setas mostram a ordem das etapas e o sentido do fluxo.
Não é necessário usar muitos símbolos para criar um bom fluxograma. O mais importante é manter a coerência. Se um retângulo representa uma ação no início do diagrama, ele deve representar uma ação em todo o documento.
Como organizar as etapas de um fluxograma?
Um fluxograma geralmente é lido de cima para baixo ou da esquerda para a direita. As etapas devem seguir uma ordem lógica. Cada ação deve estar conectada à etapa seguinte, e cada decisão deve apresentar caminhos claros, por exemplo, “Sim” e “Não”.
Para evitar um diagrama confuso, é melhor limitar o cruzamento de linhas, usar rótulos curtos e separar as grandes partes do processo. Se o fluxograma ficar muito longo, é melhor criar vários subfluxogramas.
Quais erros devem ser evitados em um fluxograma?
Os erros mais comuns são etapas longas demais, decisões mal formuladas, setas ambíguas e processos que não terminam claramente. Um bom fluxograma deve poder ser compreendido por uma pessoa que ainda não conhece o processo.
- Evite frases muito longas: cada bloco deve permanecer legível.
- Não misture vários processos: um fluxograma deve ter um objetivo claro.
- Adicione rótulos às decisões: os caminhos “Sim” e “Não” devem ficar visíveis.
- Verifique o início e o fim: o leitor deve saber onde o processo começa e onde termina.
- Mantenha um layout regular: o alinhamento facilita muito a leitura.
Por que usar um modelo de fluxograma?
Um modelo de fluxograma permite economizar tempo, especialmente se você está começando. Em vez de criar cada forma e cada linha manualmente, você pode partir de uma estrutura já organizada e depois substituir o texto, adicionar etapas ou modificar decisões.
Com o EdrawMax, os modelos podem ser personalizados online ou no software. Isso é ideal para usuários que desejam criar rapidamente um fluxograma profissional sem focar apenas na formatação.
Como fazer um fluxograma passo a passo?
Para fazer um fluxograma, comece definindo o objetivo do processo, liste as etapas, identifique as decisões, escolha os símbolos, conecte os blocos com setas e depois teste a leitura do diagrama. Esse método permite criar um fluxograma claro mesmo quando o processo é complexo.
Como definir o objetivo do fluxograma?
A primeira etapa consiste em responder a uma pergunta simples: o que o fluxograma deve explicar? Pode ser um processo de atendimento ao cliente, um procedimento interno, uma decisão técnica, uma jornada do usuário ou um método de trabalho.
Um objetivo preciso evita misturar informações demais. Por exemplo, “processar uma solicitação de reembolso” é mais claro do que “gerenciar o atendimento ao cliente”. Quanto mais preciso for o objetivo, mais fácil será construir o fluxograma.
Como listar as etapas do processo?
Liste todas as ações na ordem em que acontecem. Nessa fase, ainda não é necessário desenhar. Você pode escrever as etapas em uma folha ou em um documento e depois organizá-las de forma lógica.
Cada etapa deve descrever uma ação concreta: receber uma solicitação, verificar um documento, validar uma informação, enviar uma resposta, arquivar um registro. Evite formulações muito vagas, como “tratamento” ou “gestão”.
Como adicionar decisões em um fluxograma?
As decisões são os pontos em que o processo pode seguir vários caminhos. Geralmente, elas são formuladas em forma de pergunta: “O documento está completo?”, “O pagamento foi validado?”, “O cliente é elegível?”.
Cada decisão deve ter saídas claras. Na maioria das vezes, os caminhos são “Sim” e “Não”. Se uma decisão tiver mais de duas opções, é preciso garantir que cada caminho seja bem legível.
Como verificar se um fluxograma está claro?
Depois que o fluxograma estiver pronto, releia-o como se estivesse descobrindo o processo pela primeira vez. O início está visível? As etapas se encadeiam corretamente? As decisões são compreensíveis? As setas mostram o sentido certo? O processo tem um fim claro?
Também é útil pedir que outra pessoa leia o diagrama. Se ela entender o processo sem explicações adicionais, seu fluxograma provavelmente está bem construído. Caso contrário, simplifique os rótulos, reduza os cruzamentos e adicione as informações que faltam.
Como fazer um fluxograma mais rapidamente com o EdrawMax?
O EdrawMax permite criar um fluxograma mais rapidamente graças aos seus modelos, formas predefinidas, conectores e opções de layout. Você pode começar a partir de um modelo, editar os textos, mover as formas e personalizar as cores conforme sua necessidade.
Esse método é mais prático do que o desenho manual quando você precisa produzir um documento limpo, compartilhável e editável. Ele é adequado tanto para fluxogramas simples quanto para processos mais detalhados.
Quais exemplos de fluxograma podem ser personalizados com o EdrawMax?
Os exemplos de fluxograma ajudam a entender rapidamente como estruturar um processo. Eles também podem servir como ponto de partida para criar seu próprio documento. Os exemplos abaixo mostram um fluxograma simples e um fluxograma mais detalhado, ambos personalizáveis com o EdrawMax.
Como usar um exemplo de fluxograma simples?

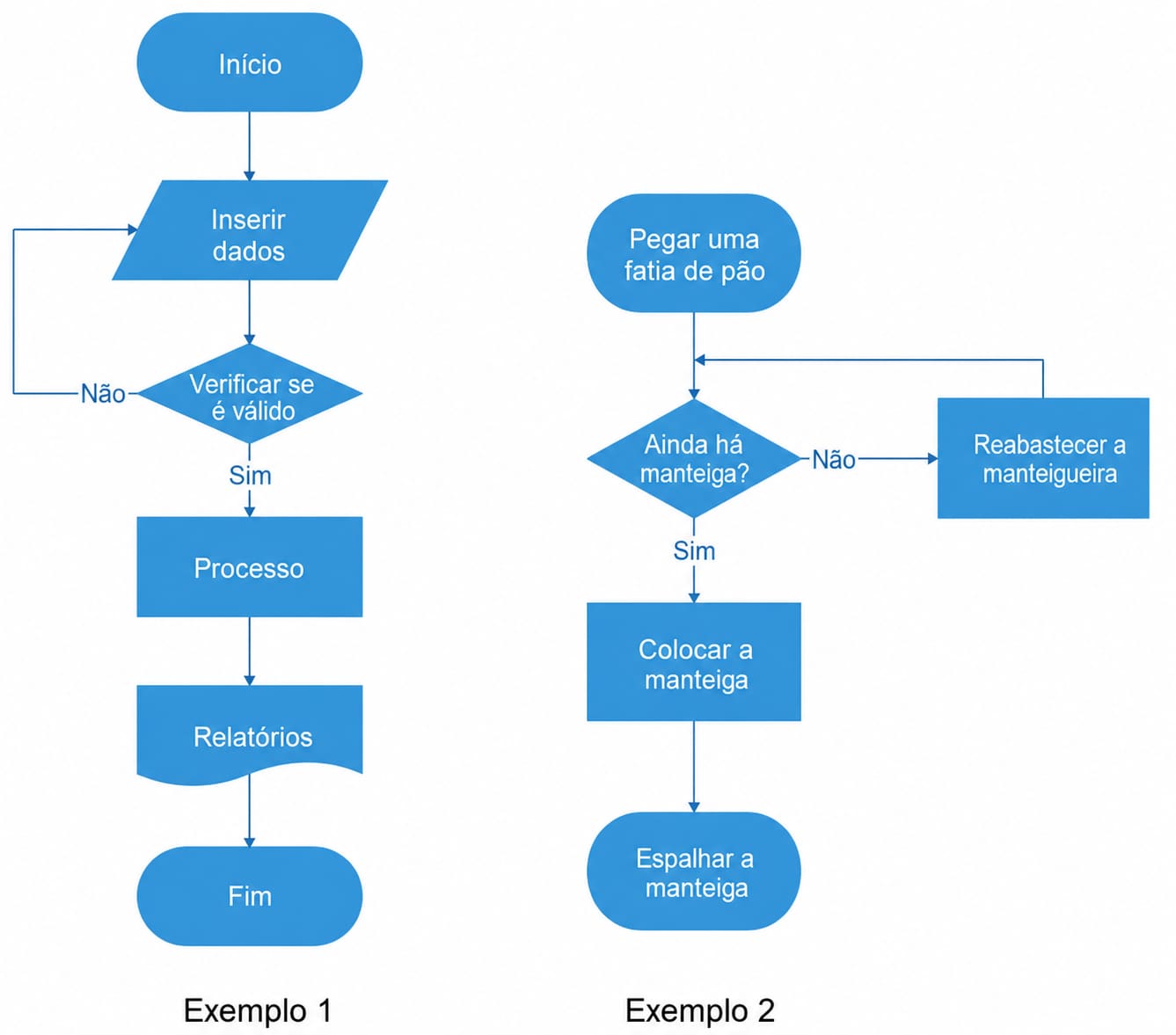

Um fluxograma simples é ideal para representar um processo curto, uma decisão fácil ou uma sequência de ações elementares. No exemplo abaixo, o primeiro modelo mostra uma estrutura de fluxograma para criar um fluxograma, enquanto o segundo ilustra um processo cotidiano: fazer uma torrada com manteiga.
Esse tipo de exemplo de fluxograma é útil para iniciantes, pois mostra como organizar um início, ações, possíveis decisões e um fim. Você pode reutilizá-lo para explicar um procedimento curto, um método de trabalho, uma instrução interna ou um tutorial simples.
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
Como usar um exemplo de fluxograma detalhado?
Um fluxograma detalhado é mais adequado para processos que envolvem várias pessoas, várias etapas ou várias decisões. O exemplo abaixo mostra um fluxograma de processo no qual o diretor e os membros da equipe se reúnem para discutir os detalhes de um projeto.
Esse tipo de modelo é útil para representar uma reunião, uma aprovação, um planejamento ou uma coordenação de equipe. Ele permite visualizar não apenas as ações, mas também as interações entre os participantes do processo.
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
100% Seguros | Sem anúncios | Impulsionado por IA
Classificação G2: 4,5/5 (mais de 2360 avaliações)
Por que o EdrawMax é prático para criar um bom fluxograma?
Existem diferentes ferramentas para desenhar fluxogramas. EdrawMax é um software de fluxograma ideal para criar diferentes tipos de fluxograma. Ele é útil não apenas para fluxogramas, mas também para organogramas, mapas mentais, gráficos, tabelas, linhas do tempo, diagramas de Gantt e outras formas de visualização.
Com o EdrawMax, você pode aproveitar exemplos e modelos para criar um bom fluxograma sem começar a partir de uma página em branco. É possível personalizar formas, editar textos, ajustar cores e reorganizar as etapas de acordo com seu próprio processo.
Para um usuário que se pergunta como fazer um fluxograma, a vantagem é simples: a ferramenta reduz a dificuldade de diagramação e permite focar no conteúdo do processo. Você pode primeiro escolher um modelo e depois adaptá-lo a um uso profissional, escolar ou pessoal.
