Você quer criar seu plano de planta?
EdrawMax é especializado em layout e visualização. Aprenda com este artigo sobre os exemplos e modelos de plantas baixas e como utilizá-los. Experimente agora!
Um plano de planta é um desenho esquemático em 2D que representa visualmente a distribuição e a estrutura dos cômodos, os padrões de circulação e os espaços habitáveis em um único nível de uma construção, em uma vista aérea como um diagrama em escala.
Mas criar plantas baixas à mão exige muito tempo. Tradicionalmente, você precisa mover os móveis de um lado para o outro se não estiver satisfeito(a) com sua localização.
Felizmente, a internet e as novas tecnologias podem facilitar as coisas. Você não precisa mais fazer o planejamento da forma antiga. Nosso criador de plantas baixas oferece modelos imprimíveis gratuitos de plantas baixas. Agora, você pode se sentar e desenhar uma planta com apenas alguns cliques.
Neste artigo, fornecemos diferentes tipos de modelos imprimíveis gratuitos que podem ajudá-lo(a) a projetar uma planta eficaz que otimize o uso do espaço disponível. Além disso, explicamos os tipos e métodos de uso dos modelos de plantas baixas.
1. Exemplos e modelos gratuitos de plantas baixas
O EdrawMax oferece modelos de plantas baixas imprimíveis grátis que estão disponíveis para download e uso. As plantas baixas representam a relação entre os espaços, os cômodos e a disposição do mobiliário de uma casa, ajudando você a criar um fluxo agradável de como as pessoas irão se movimentar pela propriedade e como ela ficará após a conclusão. Com um exemplo de planta baixa, você pode especificar a estrutura das paredes e a posição de portas, janelas e móveis da sua casa. O EdrawMax oferece 15 tipos de modelos de plantas baixas para diversas estruturas, propriedades, áreas públicas e residências.
- Exemplos de plantas residenciais
- Exemplos de layout de escritórios
- Exemplos de design de lojas
- Exemplos de plantas de áreas públicas
- Exemplos de design de jardins
- Exemplos de disposição de assentos
- Exemplos de plantas de evacuação
- Exemplos de plantas de segurança e acesso
- Exemplos de plantas de forro refletido
- Exemplos de plantas HVAC
- Exemplos de plantas de encanamento e tubulações
- Exemplos de plantas de elevação
- Exemplos de plantas de guarda-roupa
- Exemplos de plantas baixas para Word/PPT/PDF
1.1 Exemplos de plantas residenciais
Os modelos de plantas residenciais ajudam você a criar um projeto adequado da sua casa com documentos de construção sobre a estrutura e a distribuição, os materiais necessários e plantas detalhadas. Uma planta baixa ilustra todos os detalhes, as características físicas e o design da sua casa. O EdrawMax oferece exemplos de plantas de casas e modelos para criar plantas de casas em 2D, plantas de apartamentos, plantas de casas térreas, plantas de casas de dois andares e plantas de casas planas.
Exemplo 1: Planta de uma residência
Uma planta de uma casa é um conjunto de desenhos de construção ou de execução que define todas as especificações construtivas de uma residência, como dimensões, materiais, layout, métodos de instalação e técnicas. A planta da casa em cores geralmente inclui um conjunto de desenhos, como planta do terreno, planta baixa, elevações, cortes, planta de fundação, planta de estrutura, planta do subsolo, planta do telhado, elevação interna, esquemas estruturais, etc. Uma planta de casa em cores também pode ser uma planta de conceito aberto, possibilitada por tecnologias como paredes cortina, madeira engenheirada e sistemas de estrutura, além de um projeto estrutural bem planejado que permite vãos maiores do que antes era possível em construções residenciais. Em vez de criar uma planta de casa para seus clientes do zero, experimente usar os recursos do EdrawMax e crie plantas coloridas com menos esforço.
Exemplo 2: Planta de uma casa
Aqui está uma planta de uma casa, na qual você pode ver como os cômodos estão organizados e também a rota de saída. As plantas baixas são ferramentas que conectam características físicas, como cômodos e espaços, a elementos como mobiliário, por meio de um desenho em escala. Em resumo, é uma representação arquitetônica de um edifício. Explore mais detalhes nesta planta ou tente criar a sua facilmente.
Exemplo 3: Modelo de planta de casa
Esta é a planta de uma casa com piscina. As plantas baixas são ferramentas que conectam características físicas, como cômodos e espaços, a elementos como mobiliário, por meio de um desenho em escala. Em resumo, são uma representação arquitetônica de um edifício. Uma planta baixa ajuda a planejar e decidir como organizar os cômodos no espaço disponível, criando uma visão superior harmoniosa e impressionante. As plantas baixas são muito úteis para escritórios, residências e imóveis. Explore mais detalhes deste plano ou tente criar o seu com facilidade.
1.2 Exemplos de layout de escritório
Um layout de escritório visualiza a estrutura das paredes e a disposição dos móveis, equipamentos elétricos e a divisão do espaço de trabalho em um escritório. Os modelos de planta de escritório ajudam você a criar um layout perfeito, dividindo o local de trabalho entre funcionários de diferentes funções para aproveitar ao máximo o espaço disponível. O EdrawMax oferece exemplos e modelos de layouts de escritório para criar layouts de escritórios básicos, escritórios com cubículos, escritórios abertos, espaços de coworking, escritórios híbridos e home offices.
Exemplo 4: Exemplo de layout de escritório
A identidade corporativa da sua empresa se reflete no layout do local de trabalho. Além disso, ele proporciona um ambiente saudável onde todos podem se sentir confortáveis e, ao mesmo tempo, produtivos. Por isso, o ideal é criar a planta do seu escritório de acordo com o ambiente que você deseja transmitir. O termo “layout de escritório” refere-se à forma como um escritório é projetado e decorado. Ele considera todos os equipamentos, materiais e acessórios necessários, além da distribuição e do estilo do escritório. Assim, todas as operações e equipes podem funcionar de maneira eficiente dentro da área disponível.
Exemplo 5: Exemplo de layout de escritório
O layout de escritórios refere-se à disposição e organização dos funcionários e equipamentos de escritório dentro de cada departamento ou seção do escritório, com o objetivo de aproveitar ao máximo o espaço disponível. O diagrama a seguir mostra um layout de escritório no qual a sala de reuniões, as salas de conferência, as áreas de copa e a sala do diretor-geral estão alinhadas de forma a aproveitar adequadamente o espaço.
Exemplo 6: Modelo de layout de escritório
Um layout de escritório é um tipo de desenho que mostra a distribuição do espaço do escritório visto de cima. Um layout de escritório também mostra a disposição dos escritórios, salas de reunião e mobiliário de escritório. Um layout de escritório é a organização de um espaço a partir de uma vista superior. Ele permite ao proprietário do escritório saber como utilizar corretamente o espaço, independentemente da sua área. O layout do escritório ou o plano de planta pode incluir áreas como elevadores, escadas, etc., posicionados junto com as salas, a área de conferências e o mobiliário. Aprenda mais detalhes deste layout de escritório e tente criar o seu com facilidade agora.
1.3 Exemplos de design de lojas
A disposição de uma loja determina a área e a posição dos produtos. Utilizamos esses layouts para ilustrar o fluxo de circulação, a área de caixas, os expositores de produtos e a iluminação da loja. Os modelos de plantas de lojas facilitam a criação de layouts eficientes e lucrativos. O EdrawMax oferece modelos gratuitos de design de lojas que ajudam a otimizar o uso do espaço, atrair clientes para comprar em sua loja e destacar marcas importantes.
Exemplo 7: Mapa de assentos em um restaurante
Esta é uma ilustração da planta de um restaurante. A planta de um restaurante é um diagrama do espaço físico do seu negócio no qual são representadas todas as suas características. Esta seção inclui a área de jantar, a área de espera, a cozinha, o depósito e o banheiro, além de como essas áreas interagem no seu espaço. Poucos clientes analisam a disposição das áreas de jantar, bar e cozinha de um restaurante, mas isso pode influenciar bastante a percepção do espaço e a rapidez com que a equipe se movimenta durante o atendimento. Uma planta de restaurante bem projetada pode aumentar as margens de lucro ao permitir que os garçons se desloquem mais rapidamente entre a parte frontal e a área de serviço, atendam os clientes com mais eficiência e troquem de mesa mais rapidamente.
Exemplo 8: Disposição dos assentos na loja
Um plano de assentos é um esquema ou conjunto de instruções escritas ou verbais que indica às pessoas onde devem se sentar. Ele é amplamente utilizado para diversos fins. A disposição dos assentos tem várias finalidades. Crie um plano de assentos gratuito para seus projetos de design de interiores com o EdrawMax online. Mais de 25 milhões de pessoas já se inscreveram no criador gratuito de planos de assentos, e a comunidade de modelos é constantemente atualizada. O plano de assentos do saguão da sala de exposições é útil para compreender a disposição básica do espaço. Se for uma exposição, basta remover mesas e cadeiras para abrir espaço para os expositores e posicionar o buffet contra a parede.
Exemplo 9: Disposição de assentos em um centro comercial
Esta é a disposição dos assentos da sala principal. Em um plano de assentos, os lugares de uma sala de espetáculos ou teatro são organizados por filas, seções e níveis. Cada assento no plano é identificado com uma representação gráfica de sua localização em relação aos outros assentos e à configuração geral do espaço. Você pode criar sua própria disposição de assentos no EdrawMax a partir de uma seleção de modelos.
1.4 Exemplos de plantas de áreas públicas
Os plantas de áreas públicas representam visualmente a estrutura, o fluxo de circulação, a posição de zonas específicas e o design de distribuição de espaços públicos. Esses planos ajudam empreiteiros e arquitetos a desenvolver uma organização bonita, simples e eficiente das áreas públicas. Você pode editar qualquer exemplo de planta de área pública no EdrawMax para criar plantas de hospitais, supermercados, distritos comerciais, museus, etc. Obtenha modelos profissionais e crie plantas de áreas públicas gratuitamente.
Exemplo 10: Planta de um hospital
A planta de um hospital é um desenho que visualiza a estrutura, a organização, o funcionamento e o fluxo de circulação de hospitais ou centros de saúde. Os modelos de plantas de hospitais ajudam a criar projetos hospitalares eficientes em termos de espaço, com uma distribuição adequada para serviços de saúde e cuidados. O EdrawMax é o melhor criador de plantas hospitalares, pois oferece exemplos de plantas de hospitais que podem ser facilmente personalizados, além de uma biblioteca de símbolos com milhares de ícones para criar uma planta hospitalar.
Planejar o layout de um novo hospital ou reconfigurar um existente é uma tarefa complexa. O desenvolvimento de abordagens quantitativas de planejamento tem recebido grande atenção desde o final da década de 1970 (Elshafei 1977). A ansiedade dos pacientes pode ser agravada por um layout hospitalar confuso (Landro 2014), e a incerteza no fluxo de pacientes representa um desafio para a tomada de decisões estratégicas na área da saúde (Blumenthal 2009). Além disso, novos métodos de tratamento, estadias mais curtas e a mudança do atendimento hospitalar para o ambulatorial podem causar variações e incertezas no fluxo de pacientes em todo o hospital.
Exemplo 11: Planta de um supermercado
Uma planta de supermercado é um desenho em 2D que representa visualmente o layout da área de um supermercado ou mercearia, com a disposição das gôndolas e a colocação dos produtos. Os exemplos e modelos de plantas de supermercado ajudam a economizar tempo e esforço ao criar uma organização eficiente do espaço da loja, que pode influenciar o comportamento dos clientes. O EdrawMax é o melhor criador de plantas de lojas de alimentos, pois oferece modelos gratuitos que podem ser facilmente personalizados para criar um plano.
Exemplo 12: Planta da Casa Branca
O edifício ocupa uma área de 55.000 pés quadrados e 67.000 pés quadrados, incluindo as alas. Além de 130 salas e 35 banheiros, o plano da Casa Branca mostra três elevadores, uma quadra de tênis, uma pista de boliche e muito mais. Ele é tão belo quanto funcional, garantindo que a primeira família e o presidente tenham acesso a todas as comodidades.
1.5 Exemplos de design de jardins
Um design de jardim é um plano simples que ajuda os proprietários a criar uma disposição personalizada de seus jardins e paisagens. Os exemplos de design de jardins incluem planos de plantio, elementos auxiliares como jardineiras, decoração, elementos aquáticos, paisagismo suave e paisagismo duro. O EdrawMax oferece modelos gratuitos para criar designs de jardins bonitos, econômicos e sustentáveis. Um design adequado de jardim aumenta o valor imobiliário da sua casa.
Exemplo 13: Design de um jardim de flores
Aqui está um exemplo de planta de um jardim de flores, com lagos, árvores, plantas, bancos de parque e muitos outros elementos que se esperam encontrar em um jardim. Este modelo de planta de jardim mostra uma forma de visualizar como as pessoas se movimentam pelo espaço. Apartamentos com jardim geralmente ficam no térreo ou apenas parcialmente abaixo do nível do solo e costumam ter um quarto.
Exemplo 14: Design de jardins para Word
O design de jardins é uma tradição artística e uma abordagem de design profissional praticada por proprietários ou designers de jardins que combinam a natureza com o contexto cultural. Atualizar o paisagismo da sua casa é uma ótima forma de agregar valor ao imóvel e, ao mesmo tempo, criar espaços externos de calma e convivência. Existem inúmeras alternativas e características a considerar, tanto se você deseja focar em melhorar o apelo visual da fachada com um jardim frontal renovado, quanto em criar um espaço de lazer nos fundos com áreas de refeição e convivência, ou ambos.
Exemplo 15: Design de jardins para Excel
Em um quarteirão residencial, um jardim frontal é a parte do terreno situada entre a rua e a fachada da casa. Se estiver coberto de grama, pode ser chamado de gramado frontal. Os jardins desempenham um papel importante nos nossos ecossistemas, já que as plantas ajudam a reduzir o escoamento da água, minimizando o risco de enchentes localizadas repentinas. Aqui está um exemplo de design de jardim para Excel; você pode exportá-lo para o formato Excel.
1.6 Exemplos de disposição de assentos
Um plano de disposição de assentos representa a organização de cadeiras, mesas e assentos que otimiza o uso do espaço disponível, permitindo realizar eventos sociais ou pessoais em locais pequenos com muitos convidados, garantindo que todos tenham bons lugares e espaço pessoal. Todo plano de disposição de assentos inclui cadeiras e mesas, o sistema de organização dos assentos e o local do evento. O EdrawMax oferece exemplos de planos de assentos para criar layouts de assentos para escolas (salas de aula/conferências), casamentos, restaurantes, cinemas e aviões.
Exemplo 16: Modelo de disposição de assentos
O modelo de organograma de casamento abaixo mostra a disposição dos assentos para 8 pessoas, bem como o organograma adjacente que lista os nomes dos convidados que serão sentados nessa mesa. Compreender a estrutura completa do local e anotar informações como dimensões do espaço e localização de tomadas, etc., é o primeiro passo para criar um plano de assentos. Em um dia especial, escolha os formatos e tamanhos das mesas antes de definir o número necessário. Como já se pode perceber, escrever todos os passos não resolve todos os problemas. Em vez disso, é altamente recomendável criar um organograma digital de casamento que possa ser compartilhado com os responsáveis pela tomada de decisões.
Exemplo 17: Exemplo de plano de assentos
A disposição de mesas redondas e retangulares é mostrada no diagrama a seguir. Você pode imprimir o plano de assentos deste casamento ou usá-lo como inspiração para criar um modelo personalizado para o seu casamento com o EdrawMax. Como mostrado no plano de assentos abaixo, você pode usar o espaço adicional para escrever os nomes dos convidados e evitar confusões no jantar de ensaio ou no banquete principal do casamento. O EdrawMax oferece designs gratuitos de organogramas de casamento que simplificam a criação de organogramas semelhantes.
Exemplo 18: Exemplo de plano de assentos
O modelo de diagrama de assentos abaixo mostra a distribuição de assentos para 8 pessoas, bem como o diagrama adjacente que lista os nomes dos convidados que serão sentados nessa mesa. Compreender a estrutura completa do local e registrar informações como dimensões do espaço, localização de tomadas, etc., é o primeiro passo para criar um plano de assentos. Em um dia especial, escolha os formatos e tamanhos das mesas antes de determinar o número necessário de mesas. Como já deve ter percebido, escrever todos os passos não resolve todos os problemas. Em vez disso, é altamente recomendável criar um organograma digital de casamento que possa ser compartilhado com os responsáveis pela tomada de decisões.
1.7 Exemplos de planos de evacuação
Um plano de evacuação ilustra as diretrizes para evacuar uma casa, edifício, indústria, campus ou cidade durante uma emergência, como condições meteorológicas severas, incêndios, terremotos e outras catástrofes naturais. Esses planos ajudam a visualizar cada detalhe, instrução e código de ação em caso de emergência. Os exemplos de planos de evacuação no EdrawMax permitem criar facilmente um plano de evacuação eficiente e fácil de entender. O EdrawMax oferece modelos gratuitos para criar planos de evacuação em caso de incêndio, furacão, fauna selvagem e terremoto.
Exemplo 19: Plano de evacuação em caso de incêndio
Aqui está um exemplo de um plano de jardim de flores, com lagoas, árvores, plantas, bancos de parque e muitos outros elementos que se esperaria encontrar em um jardim. Este modelo de plano de jardim mostra uma forma de visualizar como as pessoas se movimentam pelo espaço. Apartamentos com jardim geralmente ficam no térreo ou parcialmente abaixo do nível do solo e costumam ter um quarto.
Exemplo 20: Plano de evacuação de escritórios
Em caso de emergência, o departamento de gestão do edifício deve garantir uma evacuação ordenada e em tempo hábil. Em caso de emergência, o departamento de gestão do edifício deve garantir uma evacuação ordenada e em tempo hábil. Por isso, um plano de evacuação de emergência do escritório é tão importante.
Exemplo 21: Plano de evacuação de um edifício
Um plano de evacuação de emergência explica o que deve ser feito em caso de emergência. Um plano sistemático de saída de emergência ajuda a afastar de forma eficaz e segura as pessoas de uma área onde exista uma ameaça iminente, uma ameaça contínua ou um perigo para a vida ou para os bens. Como a imagem sugere, existem três etapas de evacuação: evacuação imediata, evacuação lateral e evacuação parcial.
1.8 Exemplos de planos de segurança e acesso
Um plano de acesso de segurança é uma parte essencial do plano de um edifício ou casa que representa visualmente a posição das câmeras de segurança, dos equipamentos detalhados e do controle de acesso de um sistema de segurança. Utilizamos modelos de plantas baixas para elaborar desenhos esquemáticos da disposição das cabines e dos equipamentos, semelhantes aos diagramas de fiação que ilustram os sistemas de controle de segurança. O EdrawMax oferece modelos gratuitos para criar planos de acesso de segurança com diretrizes para que os responsáveis pela segurança instalem um sistema de segurança e acesso infalível na residência.
Exemplo 22: Plano de acesso de segurança
Este é um plano sobre segurança em armazéns. Muitas empresas comerciais consideram que a segurança dos armazéns é um dos componentes mais críticos de suas operações. Por isso, as empresas de transporte e as instalações de armazenamento devem dispor de barreiras físicas e medidas de segurança dissuasivas para impedir a entrada ilegal.
Exemplo 23: Plano de acesso de segurança ao edifício
O controle de acesso é uma técnica de segurança que regula quem ou o que pode ver ou utilizar recursos em um ambiente informático. Em matéria de segurança, existem dois tipos de controle de acesso: físico e lógico. O controle de acesso físico limita o acesso a campi, edifícios, salas e ativos físicos de informática. Os diagramas de acesso de segurança a edifícios são muito úteis na criação do plano de qualquer edifício, pois permitem ao construtor ou arquiteto saber que tipo de medidas de segurança devem ser consideradas na construção do edifício. Os arquitetos podem criar diagramas de acesso de segurança utilizando ferramentas online ou offline como o EdrawMax, já que ele fornece uma biblioteca de ícones, ferramentas e outros aspectos importantes para a criação do plano de acesso de segurança.
Exemplo 24: Plano de segurança com sensores domésticos
Os sistemas de segurança doméstica baseiam-se no conceito simples de proteger os pontos de entrada de uma residência por meio de sensores que se comunicam com um painel de controle ou centro de comando instalado em um local conveniente da casa. Como mostrado no plano de segurança abaixo, os sensores geralmente são colocados nas portas de entrada e saída de uma casa, bem como em janelas de fácil acesso, especialmente as que podem ser abertas, sobretudo aquelas ao nível do solo. Esses componentes de segurança, quando ativados, protegem um espaço determinado criando uma zona invisível que não pode ser atravessada sem que um alarme seja acionado. O planejamento de segurança consiste em projetar, implementar, monitorar, revisar e melhorar continuamente as práticas de gestão de riscos de segurança.
1.9 Exemplos de planos de tetos refletidos
Um plano de teto refletido representa visualmente a disposição, os detalhes, as características e as instalações de um teto em uma vista refletida como em um espelho. Os modelos RCP facilitam para arquitetos e designers a criação de um documento detalhado que ilustre as características físicas, os componentes e o design. Com os exemplos de planos de tetos refletidos e os modelos gratuitos do EdrawMax, você pode criar RCP de iluminação, RCP de ventilação/ar-condicionado e RCP de sistemas de sprinklers para segurança.
Exemplo 25: Iluminação refletida no plano do teto
Um plano de teto refletido é um desenho arquitetônico no qual o plano de um teto é projetado sobre um plano diretamente abaixo, mostrando a orientação de diversos dispositivos elétricos ou mecânicos dentro do teto. Mantenha seu orçamento em mente, pois você não precisa renovar tudo de uma vez; o segredo é renovar algumas coisas por vez. O melhor design é aquele que é ao mesmo tempo inovador e prático; o pior design é aquele que não é nem uma coisa nem outra. Tenha em conta que você deve selecionar o estilo e o nível de detalhe adequados de acordo com suas necessidades ou as do seu cliente. Sempre revise suas medidas duas vezes; se houver qualquer desvio, mesmo que mínimo, tudo pode ficar inválido e será necessário refazer o processo.
Exemplo 26: Sistema de iluminação RCP
Plano de teto refletido para um escritório que inclui 4 salas fechadas e um grande espaço dividido em divisórias, mostrando a distribuição das fontes de luz para todo o escritório. A primeira sala é uma sala de reuniões iluminada por 4 luminárias fluorescentes de superfície. A segunda sala está dividida em 4 divisórias; cada uma iluminada por 1 luminária de superfície montada, e o corredor é iluminado por 4 luminárias de superfície montadas e 4 barras de 2 luzes. A terceira sala tem 2 luminárias pendentes e a quarta tem 1 luminária pendente.
Exemplo 27: Plano de teto refletido Revit
Plano de teto refletido de uma casa que mostra as fontes de luz da residência. A casa inclui 3 quartos, cada um com banheiro, um quarto principal, um banheiro separado, uma cozinha e a recepção. O quarto principal possui uma saída de luz no teto, 5 luminárias de superfície montadas e 2 barras de 1 luz. O closet interno tem 4 luminárias de superfície montadas, enquanto o banheiro possui 3 luminárias de superfície montadas e uma barra de 8 luzes.
1.10 Exemplos de planos de climatização
Utilizamos os planos de HVAC para representar o funcionamento e a disposição das unidades e equipamentos de aquecimento, ventilação e ar-condicionado de um edifício, casa, indústria ou outros estabelecimentos. Os modelos de planos de HVAC ajudam a criar um diagrama esquemático que ilustra seus componentes e dispositivos. O EdrawMax oferece exemplos e modelos de planos HVAC para projetar vários sistemas HVAC, como o sistema split padrão, o sistema split sem dutos, o sistema embalado e o sistema geotérmico.
Exemplo 28: Plano da planta HVAC
Os planos de planta de HVAC são desenhos criados por engenheiros especializados que incluem todos os detalhes necessários para desenvolver, instalar e manter o sistema de aquecimento e refrigeração de um edifício. O plano do sistema de aquecimento, ventilação e ar-condicionado é fundamental e é elaborado após a finalização dos projetos do edifício. Os engenheiros aplicam seus conhecimentos para projetar o sistema mais eficaz e eficiente possível. Esse sistema requer o mínimo de cabeamento e custos, ao mesmo tempo em que atende às necessidades dos ocupantes do edifício. Os planos de HVAC podem ser utilizados de diversas formas, pois fornecem o projeto geral da planta para aquecimento, refrigeração e ventilação.
Exemplo 29: Diagrama do sistema HVAC
No diagrama do sistema HVAC a seguir, temos uma caixa de mistura, uma unidade de desumidificação, uma zona controlada, uma unidade de refrigeração, uma unidade de aquecimento, um ventilador de exaustão, uma comporta, uma unidade de tratamento de ar, um queimador a gás, um exaustor e muito mais. Cabe destacar que os sistemas de aquecimento, ventilação e ar-condicionado são elementos fundamentais dos sistemas mecânicos dos edifícios, proporcionando conforto térmico aos ocupantes, juntamente com a qualidade do ar interior. De acordo com as múltiplas zonas, localizações e distribuição, os sistemas HVAC podem ser classificados em sistemas centrais e locais. Os equipamentos principais de climatização incluem os equipamentos de aquecimento, ventilação e refrigeração ou ar-condicionado.
Exemplo 30: Exemplo de diagrama HVAC
HVAC são as siglas em inglês para aquecimento, ventilação e ar-condicionado. Esses sistemas fornecem aquecimento e resfriamento para edifícios residenciais e comerciais. No dia a dia, podemos encontrar sistemas HVAC em qualquer lugar, desde casas unifamiliares até submarinos, onde oferecem meios para o conforto ambiental. No diagrama de climatização a seguir, ilustramos como o sistema HVAC funciona e seus principais componentes. Por exemplo, ao projetar um diagrama HVAC, lembre-se de sempre incluir um chiller/caldeira, uma serpentina de resfriamento/aquecimento, ar de insuflamento, uma zona térmica e dampers.
1.11 Exemplos de planos de canalização e tubagens
Um plano de canalização e tubagens representa visualmente os componentes e o funcionamento de um sistema de canalização em casas, edifícios e outros estabelecimentos. Trata-se de um desenho técnico que ajuda a melhorar a qualidade da água, reduzir a conta de água, aumentar a vida útil dos sistemas de canalização e aumentar o valor do imóvel. O EdrawMax oferece exemplos e modelos de planos de canalização para projetar sistemas de abastecimento de água e tubagens, drenagem e ventilação, bem como planos de canalização para cozinhas e casas de banho.
Exemplo 31: Plano de canalização para abastecimento de água
O sistema de água é instalado para o fluxo de água em diferentes direções. Esse sistema varia de um edifício para outro, dependendo dos fins de distribuição da água, como beber, cozinhar, limpar, lavar, regar plantas, dar água a animais, regar jardins ou campos. A água é distribuída para a cozinha, casas de banho, jardim, lavandaria, garagem e piscina. Assim, com base em todos esses fatores, o sistema de canalização de abastecimento de água é classificado em quatro tipos principais:
- Sistema em fundo de saco ou sistema de distribuição em árvore
- Sistema de distribuição em grelha (Gridiron)
- Sistema de distribuição circular ou em anel
- Sistema de distribuição radial
A seguir é apresentado um plano do sistema de abastecimento de água que ilustra o fluxo de água desde o reservatório inferior até o superior, e a sua posterior distribuição nas demais secções do edifício.
Exemplo 32: Plano de canalização do abastecimento de água da torneira de uma casa
Este plano de canalização de abastecimento de água da torneira de uma casa mostra como a água é distribuída na residência. As diferentes tubagens de canalização são representadas por linhas de cores diferentes neste desenho. As barras azuis representam o fornecimento de água potável que chega à casa. A canalização da sua casa é dividida em dois sistemas básicos: um que introduz água limpa e outro que elimina a água suja. Os seus equipamentos, como lava-loiças, chuveiros, sanitas, máquinas de lavar roupa e máquinas de lavar loiça, são ligados no sistema central. Uma vez dentro da casa, o fornecimento de água limpa divide-se em sistemas de água fria e quente, como ilustrado no plano de canalização do abastecimento de água da torneira da casa.
Exemplo 33: Plano de canalização de um apartamento
O sistema de abastecimento de água quente e fria do apartamento é representado no plano de canalização de abastecimento de água do restaurante. Um restaurante é um espaço que prepara e serve comida e bebida aos clientes em troca de um pagamento. As refeições são geralmente preparadas e consumidas no local, mas muitos restaurantes também oferecem serviços de takeaway e entrega ao domicílio. Os restaurantes diferem bastante em aparência e oferta, incluindo uma ampla variedade de cozinhas e modelos de serviço, desde restaurantes de fast food e cafés de baixo custo até restaurantes familiares de preço médio e estabelecimentos de luxo de alto padrão. Os restaurantes são locais populares de lazer e palco de muitas experiências e memórias; por isso, a sua construção e design exigem consideração especial neste plano de canalização para o abastecimento de água em restaurantes.
1.12 Exemplos de planos de elevação
Um plano de elevação é uma representação gráfica de um lado da casa que ajuda os proprietários a calcular os custos de construção e os prazos. É um documento essencial que pode acelerar o processo de aprovação da habitação. Os modelos de desenhos de elevação ajudam a criar um desenho detalhado que representa o aspeto final de um dos quatro lados da casa. Os modelos de planos de elevação do EdrawMax permitem criar elevações de edifícios, elevações de casas, elevações de cozinhas, elevações de casas de banho e elevações de armários.
Exemplo 34: Diagrama de elevação de um edifício
O diagrama de elevação de um edifício é um desenho de projeção ortográfica de um lado da casa. Um plano de elevação tem como objetivo mostrar o aspeto final de um determinado lado da casa e fornecer as dimensões verticais de altura. Normalmente são desenhadas quatro elevações, uma para cada lado da casa. Um diagrama de elevação de um edifício refere-se à forma como a parte frontal, lateral ou traseira de uma estrutura é projetada. Quando os construtores utilizam este termo, referem-se aos diferentes métodos de construção do exterior de uma casa. Os compradores normalmente escolhem entre três e cinco elevações, dependendo do loteamento.
Exemplo 35: Plano de elevação de um edifício
A elevação do edifício — o título indica qual lado da casa o desenho representa. Alguns arquitetos e desenhadores utilizam as direções da bússola para se referirem à face de uma casa orientada para um ponto específico do terreno. Simplificamos isso referindo-nos à orientação do plano no papel, como a elevação do edifício, que mostra como as elevações se relacionam com os planos de planta, já que não sabemos como a casa será posicionada no terreno. A escala compara o desenho no papel com o objeto real construído no mundo real. Normalmente utilizamos uma escala de 1/4"=1'-0" para estas elevações.
Exemplo 36: Exemplo de elevação de um edifício
A representação bidimensional da forma de um edifício, tal como vista a partir de uma projeção ortográfica vertical, chama-se elevação de um edifício. Em poucas palavras, um objeto 3D é representado através de uma série de desenhos 2D vistos a partir de vários planos verticais. O termo elevação pode referir-se à altura da estrutura de um edifício ou do terreno. Neste contexto, a elevação é geralmente chamada de nível médio do mar. Os planos de elevação de edifícios são elevações ortográficas, ou seja, desenhos bidimensionais. Segundo o Merriam-Webster, a projeção ortográfica é a projeção de uma única vista de um objeto sobre uma superfície de desenho.
1.14 Exemplos de planos de armário
Um plano de armário facilita a criação de um design de armário adequado que ilustre cada detalhe e função do seu guarda-roupa. Os exemplos e modelos de planos de armários ajudarão você a projetar designs de armários funcionais que otimizem o espaço disponível, ofereçam espaço suficiente para guardar e expor suas roupas, sapatos, joias e bolsas, e sejam econômicos. O EdrawMax oferece modelos gratuitos para closets, armários embutidos, guarda-roupas e planos de armários de roupas de cama.
Exemplo 37: Diagrama de design de um armário
Um armário é um espaço fechado, com porta, utilizado para guardar coisas, principalmente roupas. Como mostrado na imagem, há várias maneiras de melhorar o design de um armário, como utilizar a dimensão vertical, a iluminação de acesso, entender a escolha do armário e a invisibilidade do design. A forma mais rápida e inteligente de aumentar a capacidade de armazenamento de um armário existente é com um sistema de armários padronizado. A imagem mostra que há um espaço adequado para gavetas, sapatos e roupas penduradas, como ternos ou vestidos com estampas florais. Em vez de criar o design do armário do zero, tente utilizar os designs pré-construídos do EdrawMax que ajudarão você a criar um design de armário altamente personalizado para o seu cliente.
Exemplo 38: Plano do armário
É fornecido um modelo de plano de armário personalizável gratuito para download e impressão. Obtenha rapidamente uma vantagem ao criar o seu próprio plano de armário. Planejar o armário até obter o resultado desejado antes de executá-lo economizará o trabalho de substituição e poupará tempo e dinheiro.
Exemplo 39: Modelo de design de guarda-roupa
É fornecido um modelo simples e personalizável de design de guarda-roupa gratuito para download e impressão. Comece rapidamente a criar o seu próprio design de armário simples. Simples, útil e criativo; é uma opção popular para projetar o seu próprio armário.
1.15 Plantas baixas para Word / PPT / Excel
Criar uma planta baixa no MS Word é uma tarefa difícil e lenta, pois não dispõe de símbolos adequados para representar os componentes e detalhes da planta. O EdrawMax oferece uma coleção de modelos de plantas baixas que você pode personalizar. Ele também conta com uma biblioteca de símbolos com milhares de símbolos de plantas baixas para criar o seu diagrama. O EdrawMax permite exportar, salvar ou compartilhar o seu diagrama em Word, PPT, PDF e muitos outros formatos quando o diagrama estiver concluído.
Exemplo 40: Exemplo de planta baixa para Word
Esta planta de apartamento é uma impressão de alta qualidade das plantas dos apartamentos principais da série de TV de sucesso Friends. A planta do apartamento de Friends foi cuidadosamente projetada para corresponder aos cenários vistos na série, incluindo o layout geral, os móveis e outros detalhes minuciosos como lâmpadas e torneiras. A maior parte da série se passa em um raio de um quarteirão em Nova York. A cafeteria Central Perk, localizada no térreo do prédio, é um dos lugares favoritos dos amigos. O apartamento de Monica e o dos rapazes, onde moravam Joey e Chandler, ficam no terceiro andar do prédio, subindo as escadas.
Exemplo 41: Exemplo de planta baixa para PPT
Ao procurar um apartamento online, as plantas baixas são úteis para entender a disposição da casa. Uma planta tradicional é um desenho bidimensional em escala que mostra a distribuição da casa vista de cima. Representa os cômodos e sua localização em relação uns aos outros, assim como a posição de instalações, janelas e portas.
Exemplo 42: Exemplo de planta baixa para Excel
Aqui está um exemplo de planta de uma casa grande, que inclui várias cozinhas, quartos e salas de estar. Em certa medida, esta casa é adequada para muitas pessoas viverem. Uma planta baixa é uma ferramenta de construção que combina características físicas, como cômodos e espaços, com elementos como móveis, na forma de desenhos em escala. Em resumo, é uma representação arquitetônica de um edifício. Veja mais detalhes deste diagrama e aprenda mais nesta galeria de modelos.
2. Como utilizar os modelos de plantas baixas
EdrawMax é um software baseado em vetores que fornece vários modelos para a sua planta baixa. Ele oferece uma interface de fácil compreensão para que os usuários desenhem com eficiência e permite editar modelos e designs existentes para criar seus próprios projetos ou modelos. Também disponibiliza mais de 26.000 símbolos para ilustrar sua planta baixa. Você pode aprender em detalhes como fazer uma planta baixa com este guia de plantas baixas.
2.1 Criar uma planta baixa a partir do computador
Existem dois métodos para utilizar modelos de plantas baixas e criar um layout perfeito. O primeiro método permite desenvolver uma planta baixa após baixar o modelo e o software de diagramação EdrawMax no seu computador. A seguir está o guia do primeiro método para utilizar os modelos de plantas baixas.
Passo 1. Instale o EdrawMax
Você pode editar os modelos diretamente desta página. Primeiro, ao clicar com o mouse nos modelos desta página, você poderá baixar facilmente o EdrawMax. Também é possível baixar o EdrawMax aqui.
EdrawMax
Software de Diagrama Tudo-em-um
- Compatibilidade de arquivo superior: Importe e exporte desenhos para vários formatos de arquivo, como o Visio
- Compatível com várias plataformas (Windows, Mac, Linux, Web)
Segurança Verificada | Mude para Mac >> Segurança Verificada | Mude para Linux >> Segurança Verificada | Mude para Windows >>

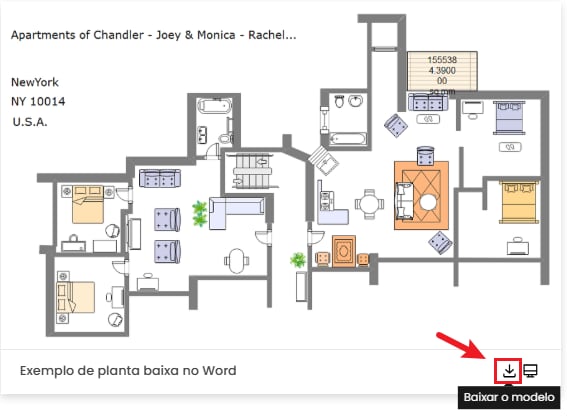

Passo 2. Baixe o modelo
Após instalar o EdrawMax, você pode baixar o modelo clicando no canto inferior direito ou procurar um modelo na biblioteca do EdrawMax no desktop, sem conexão online.

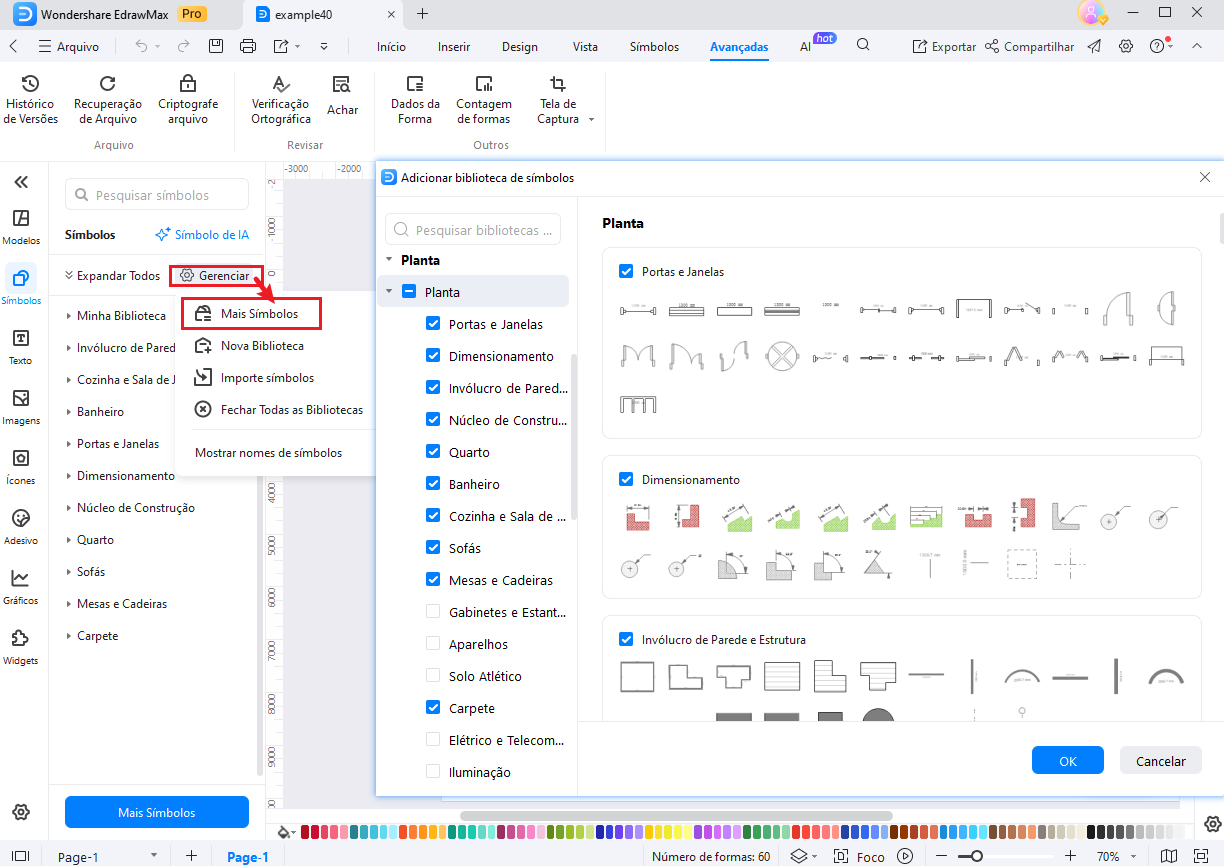

Passo 3. Abra o modelo
Após baixar o modelo, você pode abri-lo com um duplo clique no software de diagramação EdrawMax ou abrir o EdrawMax primeiro e navegar até o modelo para abri-lo. Nenhum diagrama de planta baixa está completo sem símbolos. Vá até a seção “Símbolos” e clique em “Planta” e “Planta baixa” para importar símbolos importantes. Saiba mais sobre símbolos de plantas baixas e encontre aqui os símbolos que você precisa.

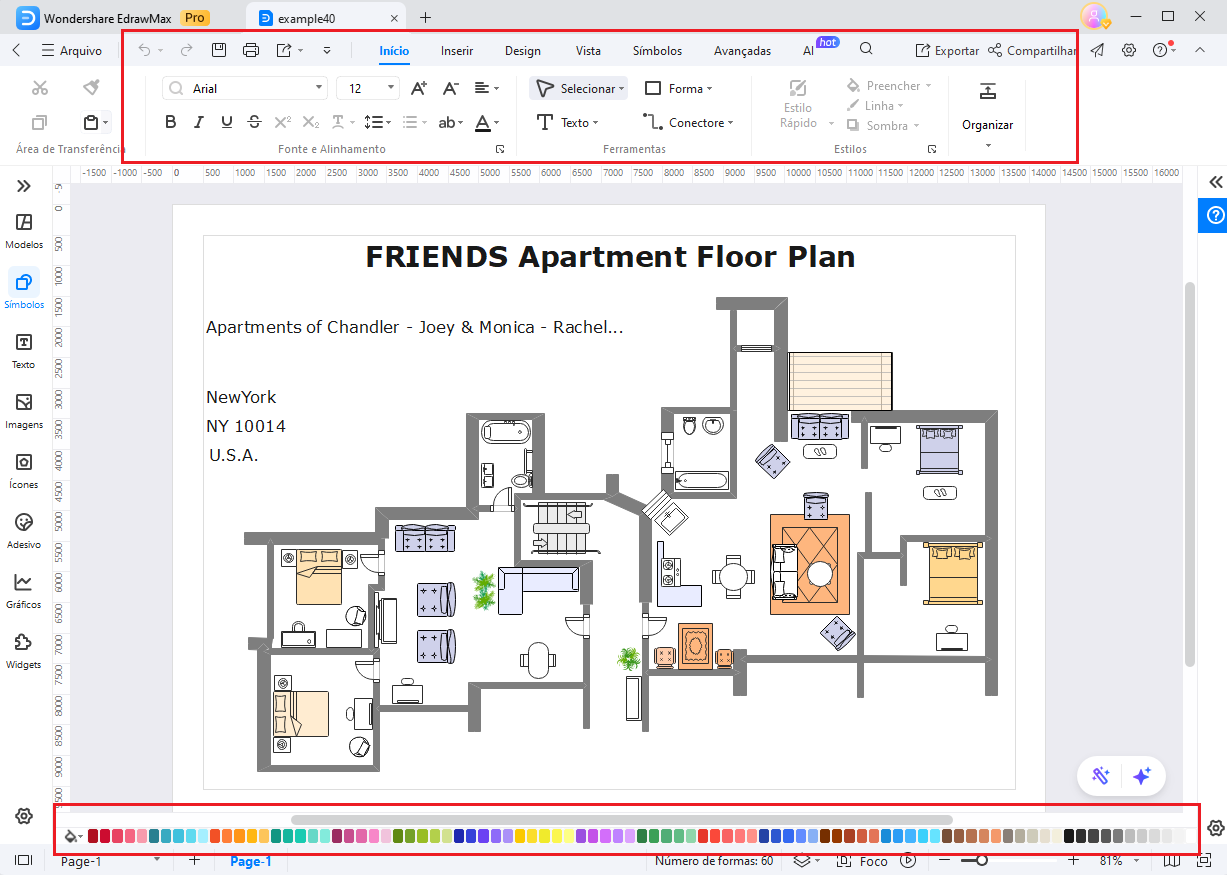

Passo 4. Personalize o modelo de planta baixa
Após abrir, o próximo passo é personalizar e editar o modelo de planta baixa. O EdrawMax oferece diversas ferramentas de diagramação que ajudam você a editar o modelo como quiser. É possível alterar cores e fontes. Você pode editar o layout, incluir lista de requisitos, medir dimensões e representar características usando os símbolos da biblioteca do EdrawMax. O EdrawMax inclui uma biblioteca completa com mais de 26.000 símbolos profissionais que podem ser usados gratuitamente com apenas arrastar e soltar.

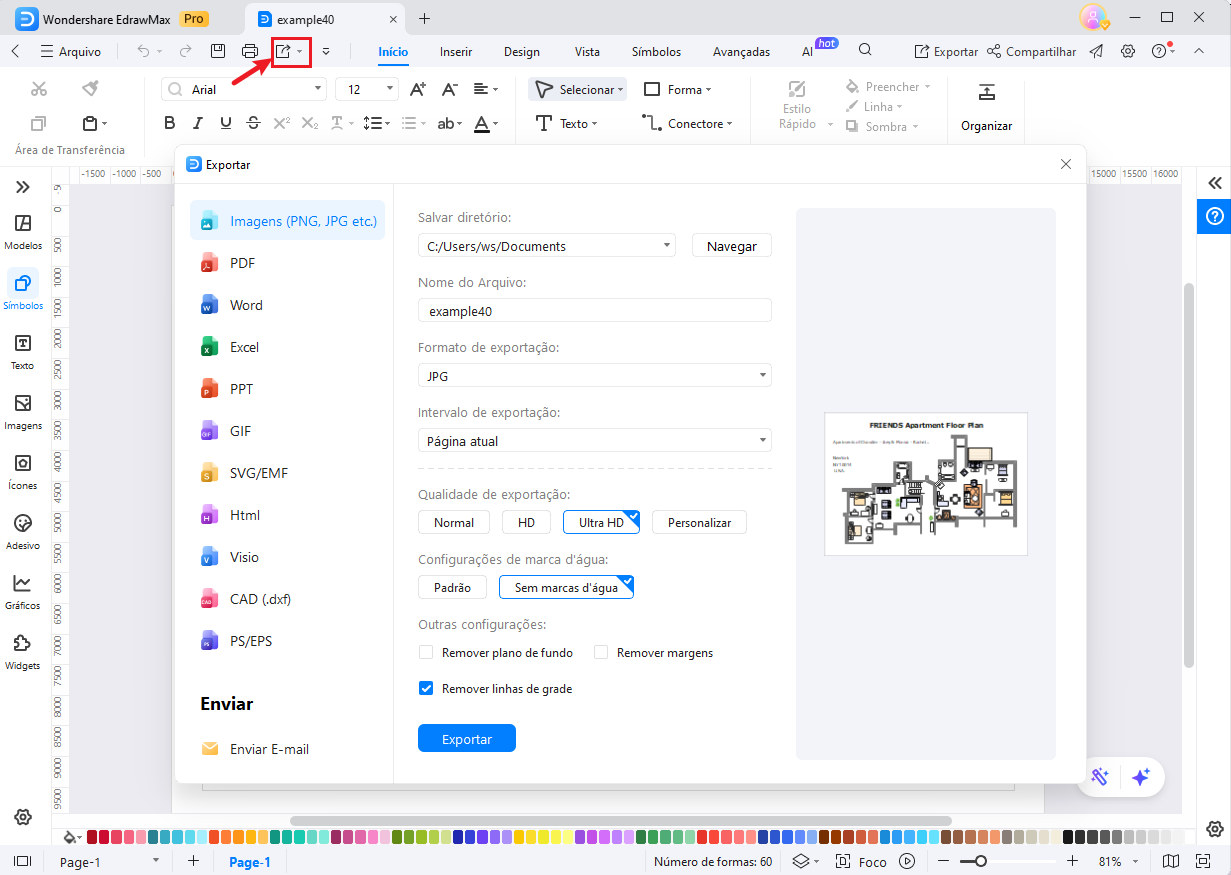

Passo 5. Salvar ou exportar
Após personalizar o modelo de planta baixa e concluir o desenho, o próximo passo é salvar ou exportar o arquivo. O EdrawMax suporta vários formatos de documento, o que significa que você pode exportar seu desenho para Microsoft Office, PDF, gráficos, HTML, Visio e muitos outros formatos. Exporte seu desenho acessando a opção “Arquivo” na barra de menu superior e clicando em “Exportar”. Em seguida, escolha o formato do documento e clique em “OK”. Você também pode compartilhar seu desenho nas redes sociais ou imprimi-lo diretamente pelo EdrawMax. O EdrawMax também oferece um modo de apresentação que pode ser usado para mostrar seu desenho a outras pessoas ou à sua equipe.
Basicamente, é simples desenhar uma planta baixa no EdrawMax: basta escolher um modelo e continuar personalizando, arrastando e soltando símbolos profissionais para melhorar o seu projeto. Se ainda tiver dúvidas sobre como criar uma planta baixa no EdrawMax, consulte este guia de criação de plantas baixas ou assista ao tutorial em vídeo.
2.2 Criar uma planta baixa online
Você pode usar o guia a seguir se quiser criar sua planta de construção online. O EdrawMax online oferece modelos gratuitos para você escolher, personalizar e compartilhar sem precisar baixar nada. Ele também fornece todas as ferramentas de desenho do software EdrawMax.

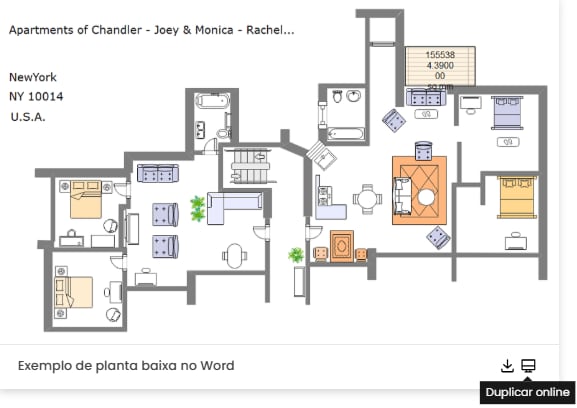

Passo 1. Clique para duplicar online
Basta clicar no canto inferior direito para selecionar "Duplicar" o modelo online, e então você poderá acessar a comunidade de modelos do EdrawMax online. Você pode acessar a página do modelo de plano de evacuação contra incêndio e obter mais informações ou usá-lo diretamente.
Passo 2. Busque mais modelos
Para buscar mais modelos, acesse a comunidade de modelos do EdrawMax e procure o modelo desejado. Você pode rolar a página ou pesquisar pelo nome completo do modelo de planta baixa para encontrá-lo rapidamente.
Passo 3. Abra o modelo
Abra o modelo que deseja personalizar e clique na opção "Duplicar". Após clicar, o modelo será aberto no EdrawMax online. Nenhum diagrama de planta baixa está completo sem símbolos. Vá até a seção "Símbolos" e clique em "Planta" e "Planta baixa" para importar símbolos importantes. Saiba mais sobre símbolos de plantas baixas e encontre aqui os símbolos que você precisa.
Passo 4. Personalize o modelo
Personalize e edite o modelo de planta baixa após clicar em duplicar e abrir o canvas com o modelo selecionado. O EdrawMax possui ferramentas exclusivas de diagramação que ajudam você a personalizar o modelo como quiser. Você pode alterar cores e fontes. Pode editar o layout, incluir lista de requisitos, medir dimensões e representar características usando símbolos da biblioteca do EdrawMax. O EdrawMax também inclui uma biblioteca completa com mais de 26.000 símbolos profissionais que podem ser usados gratuitamente com apenas arrastar e soltar.

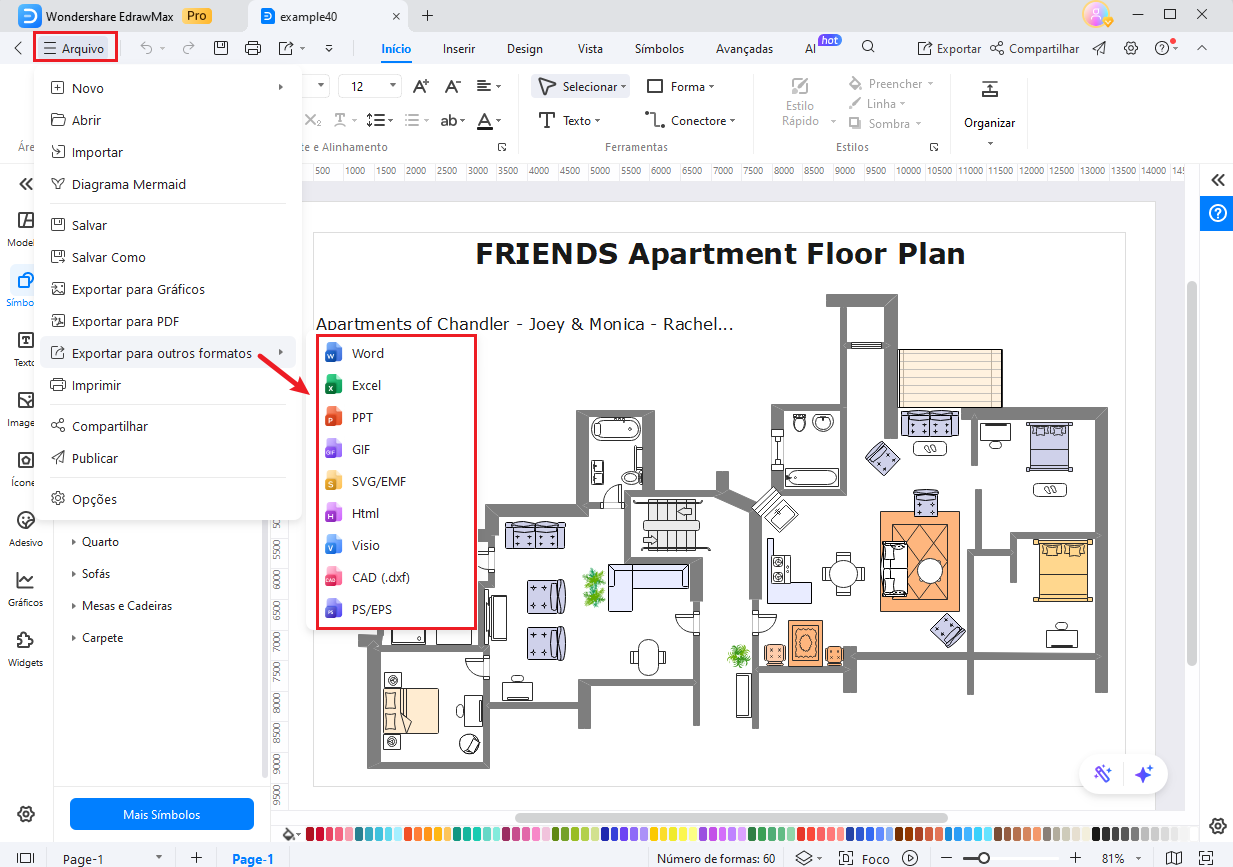

Passo 5. Salvar ou exportar
Após concluir a planta baixa, o próximo passo é salvar ou exportar o desenho. O EdrawMax oferece as mesmas funcionalidades do software de diagramação EdrawMax. Ele também suporta múltiplos formatos de arquivo, permitindo exportar seu desenho em qualquer formato. Você pode salvar e compartilhar seu arquivo em PDF, gráficos, HTML, Visio, Microsoft Excel e outros formatos populares. Clique no menu "Arquivo" e vá em "Exportar". Escolha o formato desejado e confirme. O EdrawMax inclui um modo de apresentação e permite compartilhar seus desenhos nas redes sociais. Você também pode "Publicar" sua planta na comunidade de modelos.
3. Software gratuito de plantas baixas
O EdrawMax é o melhor software gratuito de plantas baixas, com uma ampla coleção de modelos profissionais que você pode usar e personalizar gratuitamente. Utilizar um exemplo de planta baixa facilita muito o trabalho e economiza tempo. Cada projeto de planta baixa é diferente e requer muitos símbolos específicos para representar seus elementos. A comunidade de modelos do EdrawMax fornece modelos facilmente editáveis com o design correto. A biblioteca oferece mais de 26.000 símbolos únicos para seus diagramas. Profissionais preferem o EdrawMax por sua interface limpa e excelentes recursos de colaboração em equipe. O EdrawMax é a primeira escolha porque:
- O EdrawMax vem com exemplos e modelos gratuitos de plantas baixas totalmente personalizáveis e editáveis.
- Com a opção integrada, você pode compartilhar facilmente a planta com sua equipe e visualizar edições em tempo real.
- O EdrawMax possui uma comunidade forte de 25 milhões de usuários que atualizam a biblioteca de modelos com projetos criativos.
- É considerado o melhor software gratuito de plantas baixas para iniciantes e profissionais devido ao painel fácil de usar e à função de arrastar e soltar.
- Permite exportar e importar arquivos em vários formatos como MS Office, gráficos, PDF, HTML, Visio etc.
- Todos os seus projetos são protegidos com alto nível de segurança, evitando perda de dados.
EdrawMax DesktopEdrawMax Online4. Conclusão
Crie facilmente uma planta baixa adequada para reformar ou construir uma casa, edifício, loja ou outro estabelecimento usando modelos e símbolos gratuitos. Você pode imitar qualquer exemplo de planta baixa no EdrawMax para criar um design bonito e eficiente em espaço. Ao criar uma planta, defina os elementos principais e garanta o espaço adequado.
Defina o layout de cada ambiente e pense na iluminação e na posição dos móveis. Use o EdrawMax para criar suas plantas baixas com ferramentas criativas e modelos gratuitos que podem ser personalizados em poucos minutos. O EdrawMax é o melhor software de plantas baixas para profissionais e iniciantes por sua facilidade de inserir símbolos, rapidez de criação e recursos de automação de dados.
